具有最大安裝公差的精確角度測量

在選擇合適的感測器時，車輛製造中日益嚴格的安全要求是一項重大挑戰。

此處應用需要穩健、高精度、無磨損的旋轉編碼器。冗餘和可靠性成為關鍵。如果感測器和控制單元之間有一段距離，也必須考慮到增加的訊號傳輸需求。

其他重要標準包括安裝以及改裝的適用性。一般而言，只有最小的空間可供安裝，安裝公差很大。

解決方案也必須不受因磨損而引起的錯位的影響。

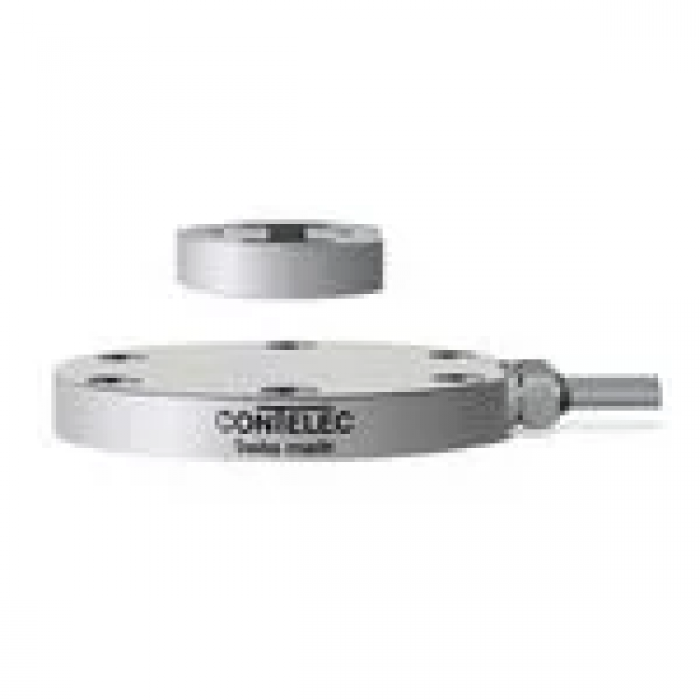

Vert-X 90E－適用於車輛製造的旋轉編碼器

Contelec 的 Vert-X 90E 是一種高度穩健且極其扁平的感測器解決方案，專門為車輛製造業的應用而開發。它是一款非接觸式旋轉編碼器，由物理上分離的“位置編碼器”和“感測器”裝置組成。

位置編碼器是一個被動的、穩健的元件（磁鐵），附著在旋轉物體上。同時，將主動感測器定位並固定在距離位置編碼器有一定距離的固定物體上。

由於採用非接觸式結構，旋轉軸與實際測量系統之間沒有直接的機械連接。

這意味著，即使存在嚴重的徑向和軸向錯位（高達幾毫米），也可以進行精確測量。

在安裝旋轉編碼器時，此優勢十分明顯：即使安裝公差範圍很寬，測量仍可保持精確。隨著時間推移而產生的錯位不會對角度測量的精確度產生負面影響。

採用極扁平設計的旋轉編碼器

這種重型感測器最明顯的特性是其極扁平的設計。它因此可用於以前無法想像的應用和位置。

為了滿足冗餘和資料傳輸方面的最高安全和保全要求，編碼器還可以配備不同的冗餘介面。

Vert-X 90E 旋轉編碼器基於創新的Vert-X MH-C2 技術。

使用者因此可以輕鬆地在現場設置索引點（例如零點）和旋轉方向。
